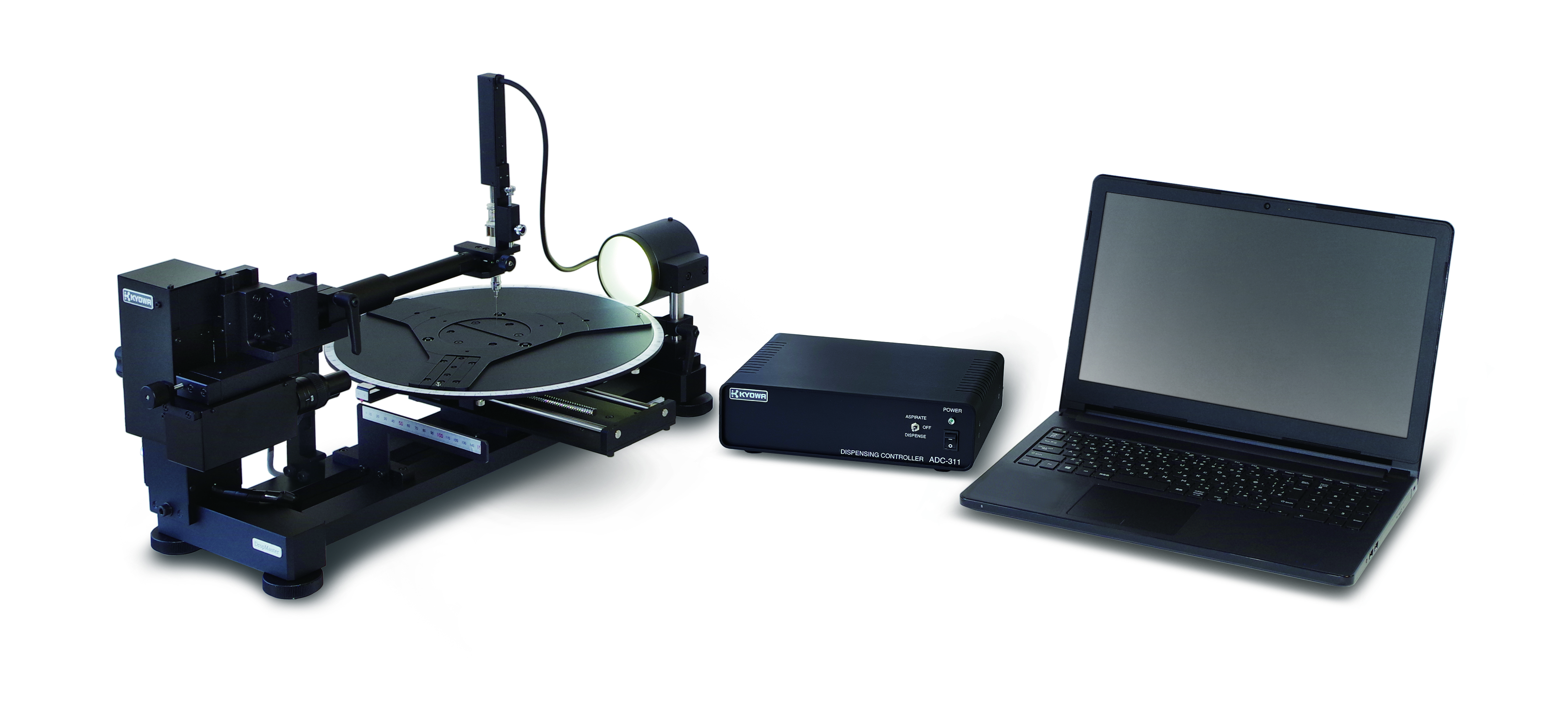

ウエハ接触角計 DMo-502WA
最大12インチサイズウエハの測定が可能な円形ステージを搭載したウエハ接触角計です。
☞12,8,6インチウエハに対応した位置決めピンを取り付け可能(それ以外のサイズや平板等はピンを外して使用します)
- オートディスペンサによる液滴作成の自動化により、液量のバラつきを抑えます。
- 着滴、測定面変更のステージ移動は手動操作となりますが、解析は自動で行います。
- アップグレードで上位機種(全自動測定機)への移行も可能です。
- 「まずは最低限の自動化を導入し、将来的に上位機種移行への投資を行いたい」というニーズにお応えしました。
追加オプションOptional Servise |
測定データの自動保存・転送を実現 |
機能
(黒字:標準装備 青字:オプションにて対応可 黄緑:対応不可 ※:特注にて対応)
操作
自動液滴作成制御 | 自動着滴制御 | 自動着滴認識 | 自動ステージ X軸移動 |
自動X軸横1列測定 |
自動ステージ X軸Y軸移動 |
自動X軸Y軸 横縦複数列測定 |
自動ステージ 回転制御 |
ステージ内 全面全自動測定 |
ステージ内 全面測定 |
性能
静的接触角 | 動的接触角 (経時変化 1秒以上) |
動的接触角 (経時変化 1秒以下) |
表面張力 界面張力 (懸滴法) |
動的前進・ 後退接触角 (拡張/収縮法) |
2,700fps | 上面観測 | 三態系 | 温度制御 | 湿度制御 |
滑落角測定 ※ | 表面自由 エネルギー解析 |
マッピング |
大型試料接触角計シリーズ付属 解析ソフトウェア FAMAS
FAMAS(interFAce Measurement & Analysis System-フェイマス)は、マルチドキュメントインターフェイスを採用した表面・界面の多機能統合解析ソフトウェアです。
- 日本語表示された2次元データシートは、縦方向に試料名を入力し、横方向に試料ごとの繰返し測定データが表示されます。データ処理まで完結することで、複数試料同士のデータ比較が容易にできます。
- 2次元データシートは全自動接触角計 DMo-902において複数試料の全自動測定を可能にするため、多数試料測定による長時間測定においても効率化が図れ、測定者の疲労の軽減にも貢献します。
- 測定データは、表計算シートへのエクスポートも簡単にでき、また、簡易レポート機能として測定シートをWindowsに標準搭載のWordpadに出力することで、簡単な報告書作成も可能となります。
滑落角解析
全接触角計シリーズ共通の日本語表示2次元データシートを採用しており、縦方向には傾斜角度ごとの前進接触角と後退接触角が表示され、横軸には1 0 回までの繰返し測定データと標準偏差、平均値が表示されます。これにより、表計算ソフトにエクスポートすることなく、1画面でデータのばらつき確認が可能です。
ハードオプション(滑落法キットDM-SA02)の追加で測定可能です。(特注対応となります)
表面自由エネルギー解析
接触角測定の2次元データシートと統合された表面自由ネエルギー解析データシートには、接触角測定データが瞬時に反映され、あらかじめ指定された解析理論の表面自由エネルギー値が表示されます。
DMo-902WAはオプションとなります。
表面自由エネルギーの成分計算
文献により、表面自由エネルギー値が既知の液体試料を2種類または3種類用いて接触角を測定し、理論式に当てはめることで固体試料の表面自由エネルギーを算出します。 使用できる理論は、「Owens-Wendt」「Kaelble-Uy」「北崎-畑」「Wu」「酸-塩基」の5種類です。
接触角計シリーズ(基本形) その他ハードオプション
大容量ディスペンサAD-321
50mlの定量ポンプ式オートディスペンサです。(コントロールボックスが必要です)
液滴標準サンプル(STANDARD VIEW)/液滴標準サンプル(WIDE1 VIEW)
接触角測定における校正、検定用サンプルです。
①標準視野用(標準付属)
②ワイド視野用
PDキット(STD & WIDE)
界面張力測定用部品です。
FEキット
表面自由エネルギー解析試薬セットです。
マルチディスペンサシステムMAD-351
最大5種類の液体の切り替えと液滴の作成をパソコンから自動制御できるオートディスペンサです。(標準付属は3本)(コントロールボックスが必要です)マニュアルタイプ マルチディスペンサセットMMD-150もあります。
マルチディスペンサシステムMAD-351
最大5種類の液体の切り替えを手動で行うディスペンサです。(標準付属は3本)
