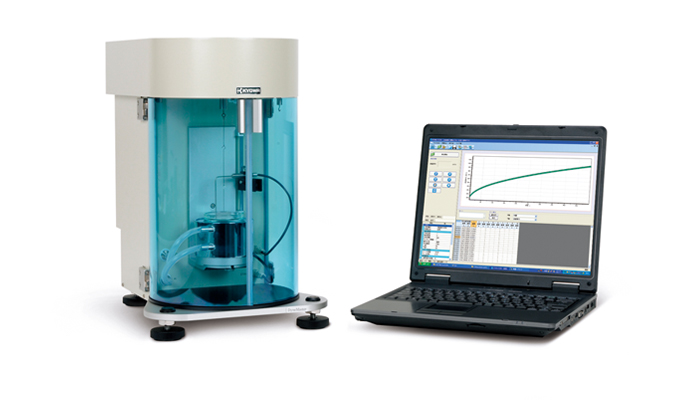

高機能表面張力計 DY-500

表面張力測定以外にも多彩な拡張性を備えた
リーズナブルな全自動表面張力計

スターラー機能付きジャケット式ステージおよび表面温度計が標準装備となります。
（ジャケット式ステージの温調はオプションの温・冷水循環器4VTが必要です）
オプションの白金リングの使用によりdu Noüy法（リング法）の表面張力測定、ラメラ長測定も可能です。
面倒な界面活性剤水溶液のCMC（臨界ミセル濃度）測定を全自動で行えます。（オプション）
エアパージ用ポートを標準装備しており、不活性ガス雰囲気内での測定が可能です。
動的前進角・後退角および粉体、紙類接触角の自動測定が可能です。
（データ転送速度の関係により、ステージ速度を高速にした場合は、きれいなグラフが描画できない場合があります）

追加オプション

Optional Servise

測定データの自動保存・転送を実現

詳しくはこちら＞

表面張力の理論解説はこちら

液膜安定性測定の理論解説はこちら

表面張力に関するｱﾌﾟﾘｹｰｼｮﾝﾃﾞｰﾀ

機能

（黒字：標準装備　青字：オプションにて対応可　黄緑：対応不可）

操作区分

簡易タイプ

高機能タイプ

高精度タイプ

全自動測定

天秤タイプ

用途区分

裁断可能板状試料

液体試料

粉体試料

繊維・紙類

拡張性

表面・界面張力	経時変化	温調ステージ	ラメラ長	沈降性
液体密度	固体密度	蒸発速度	粉体ぬれ性	繊維ぬれ性
紙類測定	前進・後退接触角	自動CMC	ディップコート	液膜安定性

ソフトウェア

表面解析ソフトウェア DYNALYZER

PC制御による各種全自動測定の他、対話形式による操作画面の表示や見たいときに起動できる動画による操作説明機能の搭載など、ユーザーインターフェースを大きく向上させることにより、専門知識がなくても確実な操作ができ、誰でも使いやすいソフトウェアです。

DYNALYZERの詳細はこちら

標準搭載　測定方法

測定方法	簡易説明
Wilhelmy法（プレート法）	測定子（白金プレート）が液体の表面に触れると、液体が測定子に対してぬれ上がります。このとき、測定子の周辺に沿って表面張力がはたらき、測定子を液中に引き込もうとします。この引き込む力を読み取り、表面張力を測定します。
du Nouy法（リング法）	吊り下げた白金リングを液体試料に接触させ、その後白金リングが液体表面から離れていくときにかかる力のピーク値から、表面張力を測定します。白金リングの引き上げ過程において、力のピーク点から液膜が切れるまでの距離をラメラ長と言い、泡の安定性の指標となります。du Noüy法には、別途、白金リング（オプション）が必要です。

測定方法

簡易説明

Wilhelmy法（プレート法）

測定子（白金プレート）が液体の表面に触れると、液体が測定子に対してぬれ上がります。このとき、測定子の周辺に沿って表面張力がはたらき、測定子を液中に引き込もうとします。この引き込む力を読み取り、表面張力を測定します。

du Nouy法（リング法）

吊り下げた白金リングを液体試料に接触させ、その後白金リングが液体表面から離れていくときにかかる力のピーク値から、表面張力を測定します。白金リングの引き上げ過程において、力のピーク点から液膜が切れるまでの距離をラメラ長と言い、泡の安定性の指標となります。du Noüy法には、別途、白金リング（オプション）が必要です。

主要なオプション

オプション名	簡易説明
測定データの自動保存・転送	測定データを自動保存して、あらかじめ決められた場所に自動転送することが可能です。
動的前進角・後退角測定キット ※DCA-700はこちらに統合されました	Wilhelmy法の測定原理により、固体基盤を液中に浸漬・引き揚げることで液体試料の固体試料に対する前進角・後退角を測定することができます。
粉体接触角測定キット ※PW-500はこちらに統合されました	粉体試料の接触角を測定することができます。カラム内に詰めた粉体が、液体試料を吸い上げた重量を、Washburn式により解析します。
自動CMC測定キット	界面活性剤水溶液のCMC（臨界ミセル濃度）測定を行うことができます。濃度調整を行った滴下試料を分注機にセットし、測定ボタンを押すだけで、臨界ミセル濃度を自動で測定することができます。
温・冷水循環器4VT	本体付属のジャケット式ステージと接続し、循環水温度をコントロールして液体試料表面の温度制御（約10〜70℃）を行うことができます。
液膜安定性測定	塗料、インク、コーティング液、界面活性剤水溶液の液膜持続時間評価ができます。少量（20mL程度）の試料、測定後の洗浄も簡便です。別途白金リングが必要です。
