自動摩擦摩耗解析装置 TSf-303

新しい天秤構造「二軸天秤方式」を採用【特許 第5912941号】

TSf-303
  • TSf-503の機能を必要最小限に抑えた、シンプルでリーズナブルな摩擦摩耗解析装置です。
  • 荷重用のアームと検出用のアームに分離することにより、慣性による誤差を小さくしました。
  • 二軸天秤方式と当社独自の摩擦力検出(クランク)機構により、他社従来品に比べ摩擦力をより正確に測定することができます。
  • 分銅交換時におけるロードセルの保護をしました。

新しいコンセプトに基づく天秤構造を採用し、不要な力を検出しません。
より正確な摩擦の波形取得を実現しました。

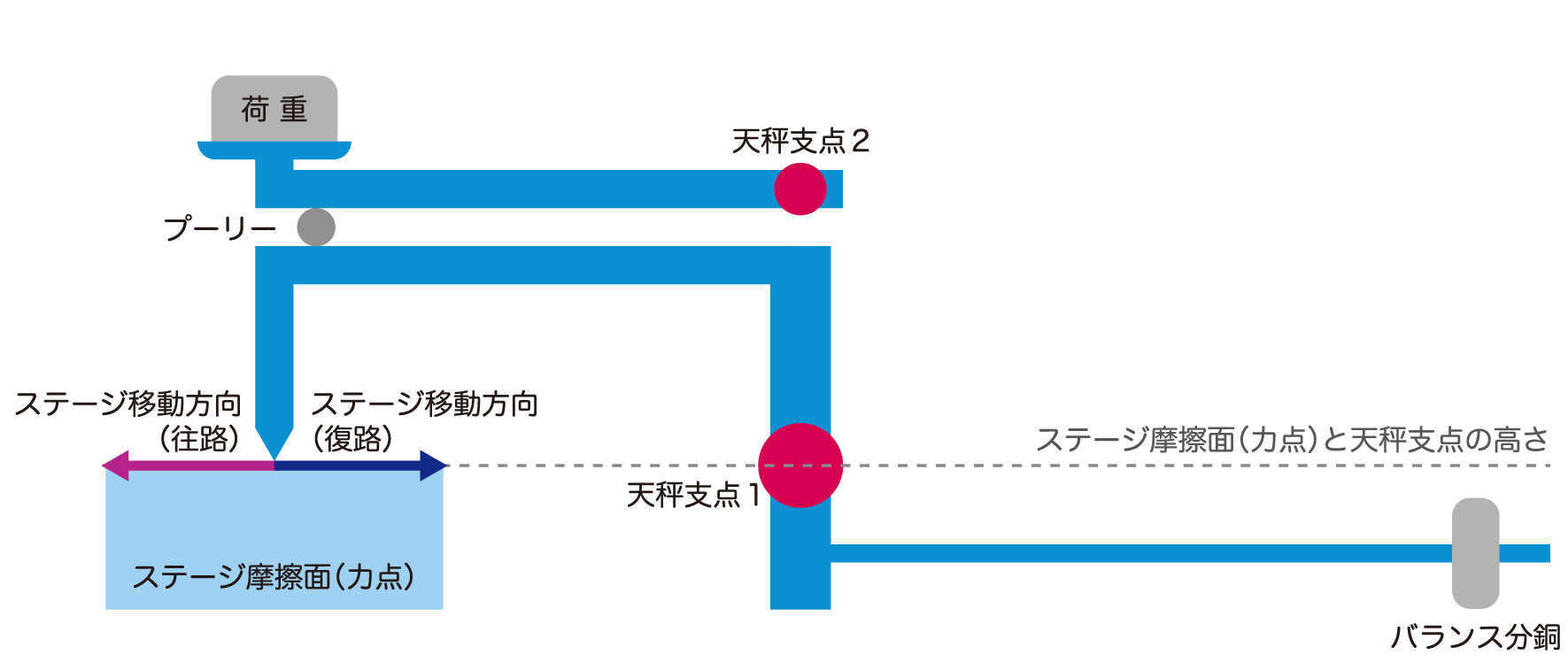

二軸天秤方式

機能

(黒字:標準装備 青字:オプションにて対応可 灰色:対応不可)

操作区分

自動測定 ポータブル

用途区分

裁断可能板状試料 大判試料 垂直面・斜面測定

拡張性

静摩擦係数 動摩擦係数 摩擦力 様々な接触子 温度制御
荷重依存性 速度依存性 回数依存性 停止時間依存性

ソフトウェア

解析ソフトウェア Triboster2

主に使用する機能は、全てアイコンで表示されます。対話形式のインターフェースによるナビゲーションに沿って操作することで、自動的に静・動摩擦を測定し視覚的なグラフ化が可能となりました。
メッセージを確認することで、設定条件の入力ミスなどを防ぐことができます。
測定中は設定した測定条件、測定中のデータ(数値、グラフ)が表示されます。画面を切り替える測定条件が確認できます。
測定ウィンドウは複数開くことが可能です。異なった条件の測定を表示させることで、容易にデータの比較ができます。

標準搭載 測定方法

基本測定に特化、ベーシックな摩擦測定をリーズナブルに確実に行いたいお客様へお勧めします

標準繰り返し測定 最大12回まで繰返(往復運動)して静・動摩擦係数を測定します。[往復測定]か[往路のみ測定]かを選択設定が可能で、往路のみ場合は天秤を自動でピックアップし原点位置まで復帰します。

主要なオプション

オプション名 簡易説明
各種接触子 R接触子,線接触子,面接触子,サファイア接触子,ASTM接触子(ASTM D1894で規定されている寸法です)
ヒーター式ステージシステム(TSf) 固体表面の温度制御用ステージと温度コントローラーです。常温から180℃までの温度範囲に対応しています。
ジャケット式ステージセット(TSf)+温・冷水循環器 固体表面の温度制御用ステージです。約10〜60℃までの温度範囲に対応しています。
