素材別の摩擦係数測定と挙動評価
概要 連続データの比較・解析により、材料表面の固有の摩擦特性を定量的に評価した事例を紹介する。
＜ 関連ワード：静摩擦係数、動摩擦係数、摺動特性、材料比較 ＞
1. 摩擦係数の代表値が抱える課題
製品開発や設計において、接触部の摩擦を適切に制御することは極めて重要である。しかし、材料カタログに記載された動摩擦係数などの単一の代表値のみを設計指標とすると、実際の使用環境において始動時の引っ掛かりや摺動中の動作不良が生じることがある。これらの不具合は、静止状態から摺動を開始する際の摩擦挙動や、摺動中に生じる微小な摩擦力の変動が考慮されていないことに起因する。
2. 連続データから見る摩擦測定の有用性

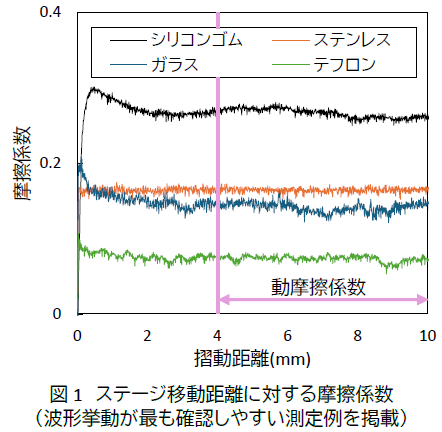

3. 測定条件・結果および考察
次に、摺動開始直後(0 mm 〜3mm付近）の摩擦挙動を比較した。ガラスとシリコンゴムは、ともに静摩擦に対応すると考えられるピークを示すものの、波形においては明確な違いが確認できる。ガラスは摺動開始後1mm未満で摩擦係数がピークに達し、その後急激に低下した。一方、シリコンゴムはピーク後、定常状態に至るまでに約3mmを要した。この結果から、最大値だけでなく、その前後の挙動も材料によって異なることが分かる。また、動摩擦係数が近いガラスとステンレスを比較すると、ステンレスの方が摺動中の摩擦係数の変化が小さかった。このように摩擦係数の変化を解析することで、単一の代表値のみでは把握できない始動時の摩擦挙動や、摺動中の表面状態を評価できる。
4. まとめ
本測定により、材料ごとの摩擦係数の差だけでなく、ピークに至るまでの距離や定常摺動時の安定性といった波形の特徴の違いも明らかとなった。摩擦特性を把握する上では、単一の代表値による評価にとどまらず、摩擦挙動を連続データとして着目することが極めて重要である。
