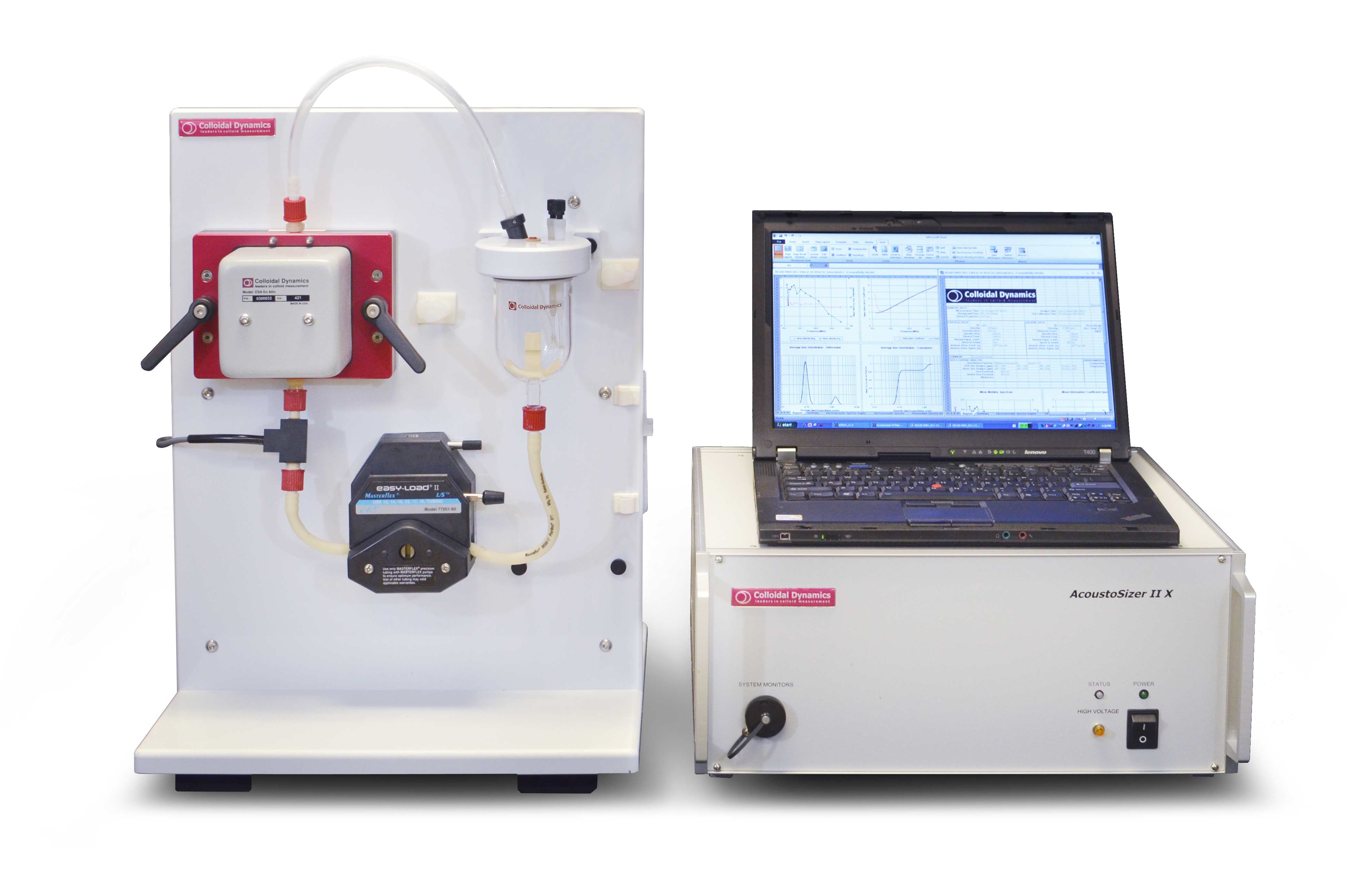

高濃度粒子径・ゼータ電位測定装置 AcoustoSizerⅡx
高濃度コロイド粒子の分散安定性評価に最適
電気音響法と超音波減衰法の2つの測定原理を採用

- 高濃度・高粘度の試料に対応、原液での測定が可能です。
- 粒度分布は電気音響法+多重周波数解析および超音波減衰法による測定が可能です。
- 添加剤やイオンからの信号をバックグラウンド補正によって除去し、より精度の高い測定が可能です。
- ゼータ電位は電気音響法+多重周波数解析による高精度な測定が可能です。【特許取得】
- パラメータを後から変更する再解析が可能です。
- 標準でインラインでの測定に対応しています。
- 等電点測定に必要な自動滴定システムがあります。(オプション)
- 測定結果は自動的にExcel形式で保存され、リアルタイムでデータの確認が可能です。
- 測定器材は簡単に分解洗浄が可能です。
- 試料容器には攪拌機能が付き、沈殿しやすい溶液や高粘度溶液も測定が可能です。
従来の高濃度コロイド粒子の分散性評価においては、光を利用した測定方法が主流であったため光が透過できる濃度にサンプルを希釈する必要がありました。しかし、希釈には工数がかかり、希釈による状態変化(ソルベントショック)、希釈手順や希釈精度への懸念がありました。
AcoustoSizerⅡxは最大40vol%濃度のサンプルを希釈せず、原液そのままの状態で粒度分布・ゼータ電位を測定することができます。電気音響法では超音波を利用するため濃厚な溶液のゼータ電位を安定して測定することが可能です。希釈による電解質濃度やpHの変化を心配する必要がありません。
機能
(黒字:標準装備 青字:オプションにて対応可)
用途区分
セラミックス粒子 | 金属酸化物 | エマルジョン |
拡張性
ゼータ電位 | 粒度分布 | 粒子径 | 滴定ユニット | 試料撹拌ミキサー |
温度制御 | pH滴定・濃度滴定 | 25mL循環 |
ソフトウェア
標準搭載 測定方法
測定方法 | 簡易説明 | |
---|---|---|
ゼータ電位 |
電気音響法(ESA法) |
コロイド・懸濁液に交流電圧を印加して、コロイド粒子の振動により発生する超音波の強弱からゼータ電位を求めます。 |
粒度分布 |
電気音響法(ESA法) |
コロイド・懸濁液に交流電圧を印加して、液中の粒子を振動させると超音波が発生します。 大きい粒子は小さい粒子に比べて慣性が大きいため、電場の変化に追従できず位相遅れを生じます。 この位相遅れの周波数スペクトルから粒子サイズを求めます。 |
超音波減衰法 |
コロイド溶液に超音波を透過した際の超音波減衰係数のスペクトルより粒度分布を求めます。 |
電気音響法(粒度分布・ゼータ電位測定)
懸濁液に交流電圧を印加すると、電極間に存在する粒子はその粒子の持つゼータ電位に従い振動を生じ超音波(ESAシグナル)を発生します。この現象をESA効果(Electrokinetic Sonic Amplitude Effect)と言います。ゼータ電位の小さな粒子の振幅は小さく、ゼータ電位の大きな粒子の振幅は大きくなります。この超音波の大きさからゼータ電位を計算によって求めます。

多重周波数解析
懸濁液に交流電圧を印加すると、電極間に存在する粒子が持つゼータ電位に応じて振動を生じるというところまでは電気音響法の説明と同じですが、印加する交流電圧の周波数を変化させると、電極間に存在する粒子から生じる超音波の周波数が変化します。大きな粒子は小さな粒子に比べて慣性による影響が大きいため、素早い周波数に追従して動くことができないため位相遅れを生じます。そのため懸濁液に印加される交流電圧の周波数が高くなると、大きな粒子は大きく位相遅れを生じます。この交流周波数を複数の周波数に振っていくと、この位相遅れの周波数スペクトルを得ることができ、そこから粒度分布を求めることができます(多重周波数解析)。

付属のソフトウェアでは、ESA信号の位相遅れから粒度分布を求め、ゼータ電位の補正に使用していますので、粒度分布をパラメータとして入力する必要がありません。

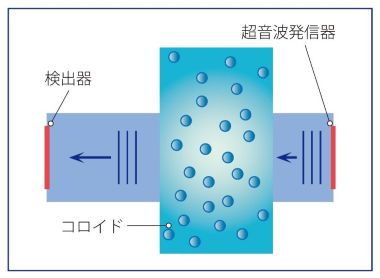

超音波減衰法(粒度分布測定)
懸濁液の中を通過する超音波は、液中に存在する粒子の大きさに応じて特定の周波数の減衰が大きくなります。懸濁液中に透過する超音波の周波数を複数変えて測定することで減衰スペクトルを得ることができます。これによって懸濁液に分散されている粒度分布を求めることが可能です(超音波減衰法)。超音波を使用した測定であるため、粒子濃度1wt%以上の濃厚な懸濁液が対象となります。
主要なオプション
- ハイトルクオーバーヘッドミキサー (流動しにくい、あるいは沈降しやすい試料を撹拌しながら測定できます)
- オートマチックタイトレーションモジュール (pH滴定や濃度滴定に使用します)
- 少容量サンプルキット(試料容量25ml〜)
