触感の数値化 液晶保護シートの滑らかさ評価

ポイント

液晶などタッチパネルを指でなぞる(スワイプ)する際の滑らかさを評価。
キーワード スマホ PC 液晶 タッチパネル コーティング 触感 滑らかさ 官能試験

1.はじめに

近年、スマートフォンやPC、カーナビなど、あらゆる場面において液晶画面はタッチパネル化が進んでいる。このタッチパネルには指での操作を認識する指認性と耐久性(キズがつきにくい等)が求められる。この指認性も従来の単純な押す操作だけでなく、スマートフォンではスワイプ(なぞる動作)、フリック(弾く動作)などがあり多様化している。今後スマートフォンに限らず、この操作機能はカーナビ、PCなどにも展開される見込みであり、またタッチパネルの市場全般のニーズもさらに増加すると思われる為、メーカー各社は指認性と耐久性の向上を目指し、日々研究を進めている。

2.解決すべき問題

液晶を指でスワイプする操作は、液晶が滑らかであることが大前提である。このスワイプ動作時、指が液晶にかけている荷重は約10g〜30g程度と非常に軽い荷重である。また指でなぞる動き出しの摩擦(静摩擦)が低い方がスワイプしやすい。この静摩擦を測定する際、一般的な測定機だとフィルタが10Hz程度と強く、出力波形が鈍るため、正確に測定できない。

3.測定条件・結果

  • 液晶を指でスワイプする操作は、液晶が滑らかであることが大前提である。このスワイプ動作時、指が液晶にかけている荷重は約10g〜30g程度と非常に軽い荷重である。また指でなぞる動き出しの摩擦(静摩擦)が低い方がスワイプしやすい。この静摩擦を測定する際、一般的な測定機だとフィルタが10Hz程度と強く、出力波形が鈍るため、正確に測定できない。
  • 測定条件:荷重20g、摺動速度10mm/s、摺動距離50mm/s、往復測定。 接触子:R接触子(SUS) ステージ側に液晶保護シートをテープで固定。

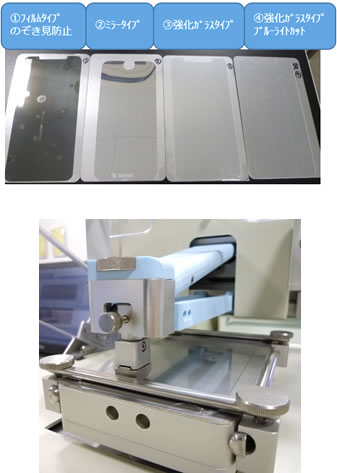

  • 同メーカーの市販品4種類(右写真)を比較した。

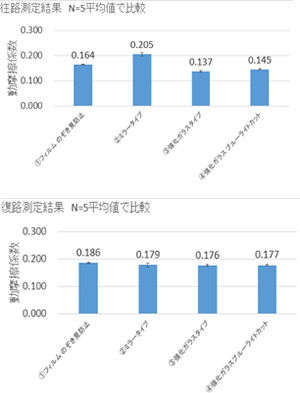

  • 解析は5回測定し、静摩擦、動摩擦の平均値でそれぞれ比較した。

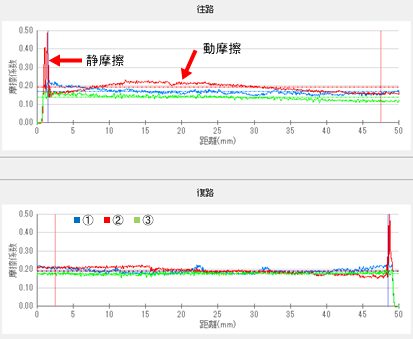

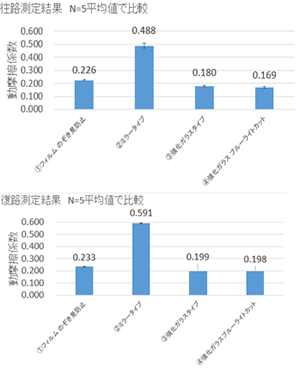

  • 測定の結果、静摩擦で比較すると、②>①>③=④の順になった。実際に静摩擦の高い②については指が引っかかり、③については滑らかだった。触感の滑らかさを数値化できていると思われる。
測定条件・結果
測定条件・結果
測定条件・結果
測定条件・結果
